ハミルトン社



トランスミッター内蔵プロセスセンサー DO / pH / ORP / 導電率



パッケージ紹介













トランスミッター内蔵プロセスセンサーとは





  センサー本体に測定に必要なすべての機能、外部出力を持つことで省スペース化します。またセンサーには校正データが保存されるため、予め



  校正されたセンサーをつなぐことですぐに測定に移行できます。





  1.センサーは本体にアナログ伝送機能及びデジタル通信機能を持ちます。





  2.測定値を表示する機能はもたず、測定値を4-20mAアナログ信号で本体から直接出力し制御装置もしくは表示装置に入力し、入力側で表示を行



    ます。





  3.PCとのデジタル通信を通じ校正、測定レンジ、センサーの状態確認を行えます。













デスクトップからプロセスまで、一つのセンサーは用途に合わせた測定形式に対応





 センサー本体に測定に必要な機能が入っていることで、デスクトップからプロセスまで用途に合わせた測定形式が選択できます。



 またそれぞれの測定形式の間では同じセンサーが使用できるため、検査用とプロセス用で同じ測定品質を保てます。









パッケージ





用途





 PC測定パッケージ







 お手持ちのPCをセンサーと繋いでロギング・校正を行えます。



 ハンディパッケージ



アークミラー | ハンディ測定器 | ハミルトン | Hamilton ARC Mirror





 手軽に手に入る単三乾電池を採用したいつでも使えるハンディ測定器です。



 モニターレス パッケージ(アナログ伝送)







 制御盤あるいはボックス内に信号送信キットを設置、測定値を絶縁4-20mAで送ります。



 New

 モニターレスパッケージ(デジタル伝送)







 制御盤あるいはボックス内に設置、測定値を汎用のデジタル通信で送ります。



 1台で最大4本のセンサーを扱えます。



 モニターパッケージ







 現場設置用専用モニターです。



 ポータブルパッケージ







 IP65仕様の防滴ポータブル測定パッケージ ワンタッチロギング機能を持ちます。

 またプロセスで使用されるDOセンサーと同じモデルを使用できるため同じ精度で測定

 できます。





















センサーの選定





 センサーは測定対象および測定環境に合わせて選べるようにラインナップを用意しています。



 多くのセンサーはSIP、CIP、オートクレーブに対応しています。











光学式溶存酸素センサー





エントリーモデル







オートクレーブ対応モデル







投げ込み対応モデル



VisiWater DO Arc 120 FC10 イメージ図





投げ込み対応 オール樹脂モデル



VisiWater DO P Arc FC10 イメージ図







pHセンサー





バイオ、製薬向け高耐久モデル







バイオ、製薬向け精度重視モデル







薬品プロセス用途









ORPセンサー





バイオ、製薬向け高耐久モデル







薬品プロセス用途





導電率センサー





バイオ、製薬向けワイドレンジ電極









超純水、純水、WFI用途













PC測定パッケージ


→詳細はこちら





(1)アークミラー



  センサーと通信するための専用ハンディユニットです。











アークミラー | ARC mirror | ハミルトン | Hamilton | ハンディ水質計





(2)センサーケーブル



  センサーとアークミラーを接続する専用の2mケーブルです。









アークミラー センサーケーブル | ARC Mirror Sensor Cable | ハミルトン Hamilton



(3)USBケーブル



  アダプターとお手持ちのPCを接続する1mのケーブルです。



  USB A (オス)– mini USB(オス)











(4)ソフトウエア入りUSBメモリー



  以下のソフトウエア、資料が入っています。





    校正ソフトウエア / 取扱説明書(詳細





    ロギングソフトウエア / 取扱説明書(詳細







             通信用ドライバー



















ハンディパッケージ


→詳細はこちら





(1)アークミラー



  センサーと通信するための専用ハンディユニットです。











アークミラー | ARC mirror | ハミルトン | Hamilton | ハンディ水質計





(2)センサーケーブル



  センサーとアークミラーを接続する専用の2mケーブルです。









アークミラー センサーケーブル | ARC Mirror Sensor Cable | ハミルトン Hamilton



(3)USBケーブル



  アダプターとお手持ちのPCを接続する1mのケーブルです。



  USB A (オス)– mini USB(オス)











(4)ソフトウエア入りUSBメモリー



  以下のソフトウエア、資料が入っています。





    校正ソフトウエア / 取扱説明書(詳細





    ロギングソフトウエア / 取扱説明書(詳細







             通信用ドライバー



















モニターレスパッケージ(アナログ伝送)


→詳細はこちら





(1)アークキューブ


  ハミルトン アークセンサーの全モデル、測定に対応するDINレール取り付け式専用



  12mm厚の伝送ユニットです。




  ・1本のセンサーに1台使用します。




  ・アナログ信号、デジタル通信用端子、アークキューブの連結機能により設置スペース



   が広がるのを抑えます。



  *校正には通信アダプターもしくはアークコムアダプターが別途必要です。















(2)センサーケーブル


  長さは以下の形式から選択します。


P/N

製品名

VP8-003

VP8/Open ケーブル 3m

VP8-005

VP8/Open ケーブル 5m

VP8-010

VP8/Open ケーブル 10m

VP8-015

VP8/Open ケーブル 15m

VP8-020

VP8/Open ケーブル 20m









モニターレスパッケージ(デジタル伝送)


→詳細はこちら

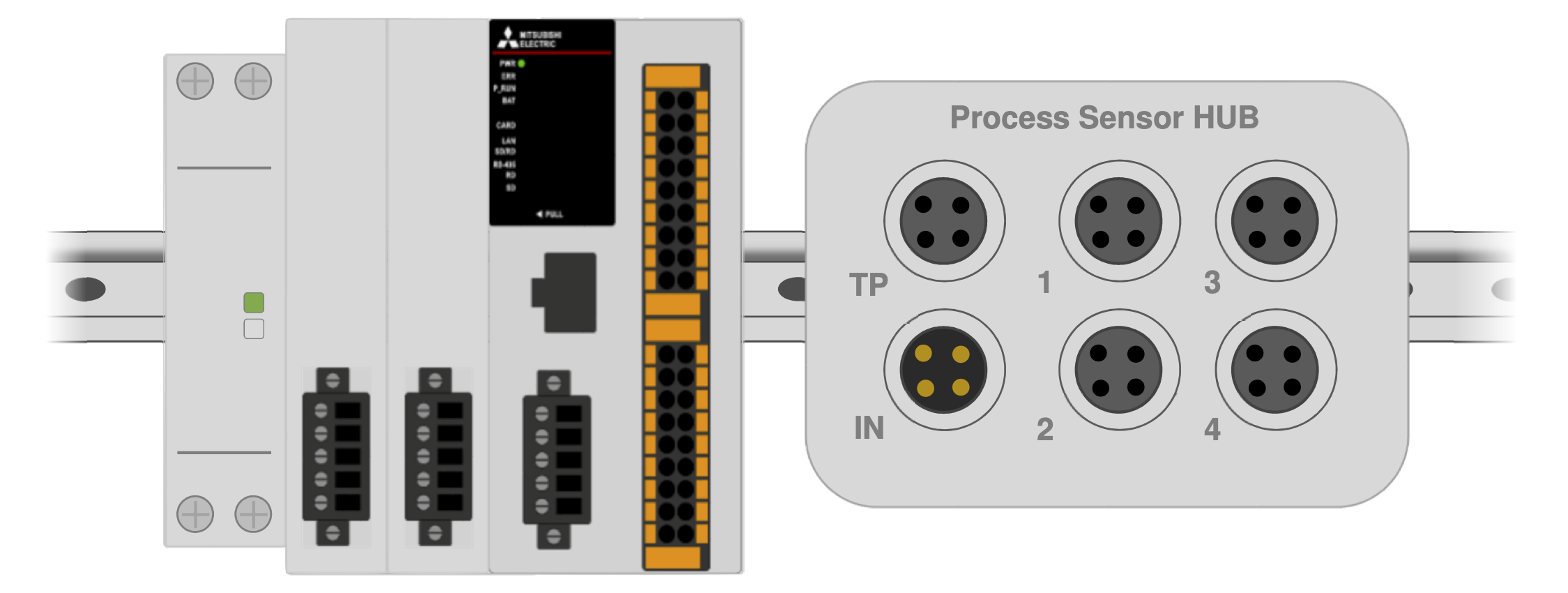

(1)プロセスセンサーハブ



ハミルトン アークセンサーの全モデルに対応するDINレール取り付け式のデジタル伝送4chユニットです。



・1台で最大4本のセンサーを扱えます



・コネクタ接続にすることにより作業を省力化



・レコーダーでの記録やアナログ信号を使った長距離伝送が必要な場合はオプションの
 アナログ出力モジュールを接続することで4-20mAで伝送できます。















(2)センサーケーブル



  センサーと同じ本数を用意します。



  3m以上を必要とする場合は延長ケーブルを追加します。


P/N

製品名

TCM-010-01

VP8-M12センサーケーブル 3m

TCM-010-05-001

延長M12センサーケーブル 1m

TCM-010-05-003

延長M12センサーケーブル 3m

TCM-010-05-005

延長M12センサーケーブル 5m

TCM-010-05-010

延長M12センサーケーブル 10m

TCM-010-05-015

延長M12センサーケーブル 15m

TCM-010-05-020

延長M12センサーケーブル 20m











モニターパッケージ


→詳細はこちら





(1)アークモニター


  ハミルトン アークセンサーの全モデル、測定に対応する専用モニターです。













(2)センサーケーブル


  長さは以下の形式から選択します。


P/N

製品名

VP8-003

VP8/Open ケーブル 3m

VP8-005

VP8/Open ケーブル 5m

VP8-010

VP8/Open ケーブル 10m

VP8-015

VP8/Open ケーブル 15m

VP8-020

VP8/Open ケーブル 20m











ポータブルパッケージ


→詳細はこちら   →カタログはこちら





(1)防滴仕様ポータブルモニター



  プロセスの測定値をワンタッチでロギングします。



  本体、接続部は防滴構造(IP65)としています。



  背面には視認性を調整するスタンドが付属、設置状態に合わせ



  見やすくします。

















(2)センサーケーブル



  センサーとアダプターを接続する専用の3mケーブルです。



  ポータブル接続部は防水となっています。







(3)電源ケーブル



  専用の3mの長さの電源ケーブルです。



  ポータブルとの接続部は防水になっています。











(4)USBメモリー(本体取り付け済み)



  計測値を保存するUSB接続メモリーです。



  最短5秒間隔で12時間のデータ(8640点)を記録します。



  ポータブルモニター側面に取り付け防水キャップで保護されます。











(5)その他付属品

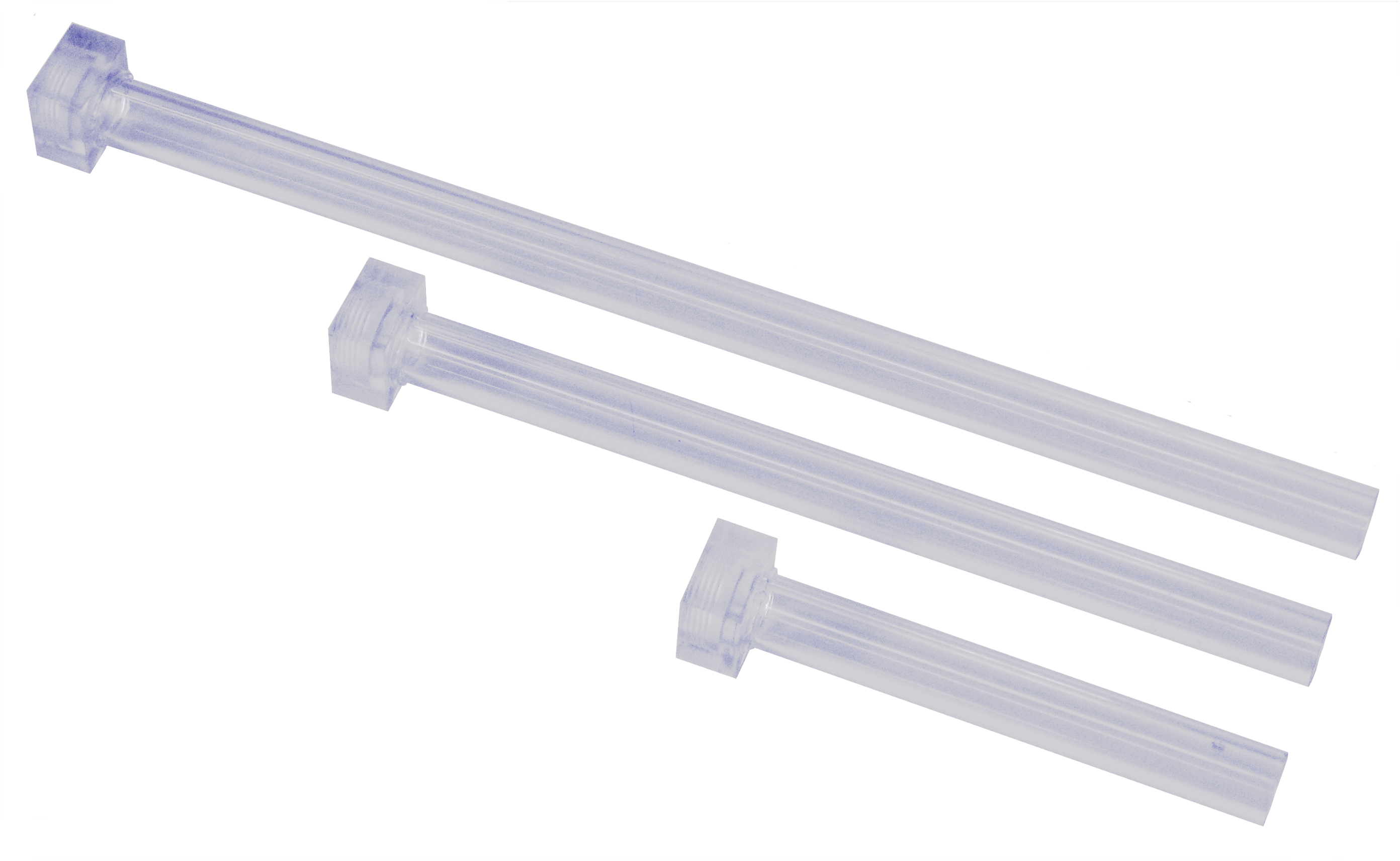

  センサー保護管 x 1本(センサー長により長さは変わります)

























選択できるセンサー
















エントリー向け光学式溶存酸素センサー チタンコートボディ











滅菌が不要な場所での使用に適しています。測定温度上限は60℃です。



ボディ部はチタンコートを施してあり、腐食に強くしています。





VisiWater DO VP 120 | 238999-4415 | Hamilton



映像をクリックすると詳細仕様が表示されます





滅菌対応









130℃蒸気滅菌





定置洗浄





オートクレーブ



不可
不可
不可





蛍光膜





H0

シリコンベース蛍光膜

(標準)



H2

PTFEベース蛍光膜

(オプション)



ODO Cap H0 | 243515 | Hamilton | ARC Sensor | 蛍光膜交換キャップ



詳細はこちら

ODO Cap H2 | 243505 | Hamilton | ARC Sensor | 蛍光膜交換キャップ

詳細はこちら







電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)

















オートクレーブ対応 光学式溶存酸素センサー









バイオファーマを始め、今まで測定が困難だった幅広い工業プロセスへ適合します。



内蔵の劣化監視機能により蛍光膜の状態を常時監視します。





映像をクリックすると詳細仕様が表示されます





滅菌対応









130℃蒸気滅菌





定置洗浄





オートクレーブ







蛍光膜





H0

シリコンベース蛍光膜

(標準)



H2

PTFEベース蛍光膜

(オプション)





詳細はこちら

詳細はこちら







電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)















投げ込み対応 光学式溶存酸素センサー







水中に投げ込むことが可能な光学式溶存酸素センサーです。



水中の溶存酸素測定のほか、風雨にさらされる環境での使用に適しています。



VisiWater Do Arc 120 FC10 イメージ図



映像をクリックすると詳細仕様が表示されます





滅菌対応









130℃蒸気滅菌





定置洗浄





オートクレーブ





不可



不可
不可





蛍光膜





H0

シリコンベース蛍光膜

(標準)



H2

PTFEベース蛍光膜

(オプション)





詳細はこちら

詳細はこちら







電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)















投げ込み対応 オール樹脂タイプ 光学式溶存酸素センサー







オール樹脂タイプの光学式溶存酸素センサーです。



ステンレスでは対応できなかった酸アルカリ溶液、海水に対応します。



VisiWater Do P Arc FC10 イメージ図



映像をクリックすると詳細仕様が表示されます





滅菌対応









130℃蒸気滅菌





定置洗浄





オートクレーブ





不可



不可
不可





蛍光膜





H20

シリコンベース蛍光膜

(標準)







詳細はこちら







電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)

















高耐久pHセンサー







ハミルトンの誇る優れた高耐久高感度ガラス技術、ゲルタイプ電解質、汚染を発生しない



参照電極技術エバーレフFを持つ代表的なpH電極にトランスミッター機能を内蔵しました。



内蔵の劣化判定機能により電極の保守の時期を判定します。





映像をクリックすると詳細仕様が表示されます





滅菌対応













130℃蒸気滅菌





定置洗浄





オートクレーブ







電極仕様





水素イオン感応ガラス





液絡部



参照電極



内部液





電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)

















ゼロ点ドリフトフリー pHセンサー







繰り返されるSIPによるゼロ点ドリフトをほぼ無くし、常に安定した正確な測定能力を



発揮するガラス膜を採用しています。



またFDA認証済の食品プロセスに適合するゲルタイプ電解質、汚染を発生しない 参照電極



技術にトランスミッター機能を内蔵、内蔵の劣化判定機能により電極の保守の時期を判定



します。





映像をクリックすると詳細仕様が表示されます







滅菌対応













130℃蒸気滅菌





定置洗浄





オートクレーブ







電極仕様





水素イオン感応ガラス





液絡部



参照電極



内部液





電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)



















化学薬品 / 石油関連プロセス用pHセンサー







高温、薬品による参照電極の損傷を防ぐエヴァーレフLの採用、そしてポリマー電解質を



採用することで、測定液の侵入による電解液損傷を防ぎます。また測定液に含まれる



固形物、浮遊物による目詰まりを解消する独自の膜技術シングルポアを採用しています。



トランスミッター機能を内蔵、内蔵の劣化判定機能により電極の保守の時期を判定します。





培養のタンパク分離工程(HPLC)の洗浄液に含まれる有機溶剤による目詰まりに対し、



ポリライトシリーズは目詰まりを起こさない単細孔液絡構造と電解液にポリマー材を採用、



目詰まりを起こしません。





映像をクリックすると詳細仕様が表示されます







滅菌対応













130℃蒸気滅菌





定置洗浄





オートクレーブ



Hガラス:不可

HBガラス:可





電極仕様





水素イオン感応ガラス





液絡部



参照電極



内部液





電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)





















高耐久ORPセンサー







ハミルトンの誇る優れた高耐久高感度ガラス技術、ゲルタイプ電解質、高い感度を維持する



プラチナ電極を持つORP電極にトランスミッター機能を内蔵。





映像をクリックすると詳細仕様が表示されます







滅菌対応













130℃蒸気滅菌





定置洗浄





オートクレーブ







電極仕様





電位検知





液絡部



参照電極



内部液



Pt





電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)



















化学薬品 / 石油関連プロセス用ORPセンサー







高温、薬品による参照電極の損傷を防ぐエヴァーレフLの採用、そしてポリマー電解質を



採用することで、測定液の侵入による電解液損傷を防ぎます。また測定液に含まれる



固形物、浮遊物による目詰まりを解消する独自の膜技術シングルポアを採用しています。





映像をクリックすると詳細仕様が表示されます







滅菌対応













130℃蒸気滅菌





定置洗浄





オートクレーブ



不可





電極仕様





電位検知部





液絡部



参照電極



内部液



Pt





電源、インターフェース





電源





アナログ信号 x 1





通信

(マルチドロップ対応)























サニタリープロセス用4電極導電率センサー





高い洗浄性を持つ電極はバイオ、食品プロセスに適合します。



またハイジェニックソケットホルダーを用いることでイーヘッジに適合します。



4電極構造により、電極表面の劣化を防ぎ、長期間安定した導電率測定、そして



1μS/cmから300mS/cmまで優れた直線性を広いレンジで持っています。





映像をクリックすると詳細仕様が表示されます





滅菌対応







130℃蒸気滅菌





定置洗浄





オートクレーブ










電極材質:SUS 1.4435











電源、インターフェース









電源





アナログ信号 x 1





通信

(マルチドロップ対応)
