光学式溶存酸素スマートセンサー



ビジウォーター DO P Arc FC10



P/N: 10066566

VisiWater DO Arc FC10 イメージ図











浸漬防水モデルのビジウォーターシリーズに新たに金属を一切用いないオール樹脂モデルを追加



光学式溶存酸素センサーの測定領域を広げていきます。













特徴





・センサーとセンサーケーブルを一体化し、IP68の防塵防滴構造となっています。



・センサー本体をそのまま水中に沈めることができます。



・センサーのボディはPVC-U(硬質塩ビ)製のため、高い耐候性、耐薬品性を持ちます。



・センサーは校正されて出荷され、アークミラー ハンディユニット、あるいはアークキューブ伝送ユニットに接続しすぐ使用できます。















仕様



 測定関連







 測定原理





光学式





 蛍光膜形式



H20-PPAキャップ(シリコン蛍光膜)



 測定範囲



4ppb~25ppm 分解能:0.1ppb



 測定単位



%-Saturation(% 酸素/空気 飽和濃度) / %-Vol(% 体積比酸素濃度) / ppm / μg/L / ppb



 測定誤差



1%-Vol ±0.05%-Vol / 21%-Vol ±0.2%-Vol / 50%-Vol ±0.5%-Vol / 100%-Vol ±10%-Vol

*大気中25℃一定のとき



 応答時間



30秒以内(90%応答) *25℃ 大気から100%窒素:無酸素状態への応答時間



 流量規定



無し 本センサーは原理上 酸素を消費しません。



 測定温度範囲



0℃~+60℃



 測定部最大圧



1.19MPa



 測定部最大負圧



-0.1MPa



 センサーケーブル長



9.5m



 最大水深



9m



 防水規格



IP68(防塵防滴構造)



 接液部



センサー本体:PVC-U、蛍光膜キャップ部:PPA樹脂、シリコン膜(USP クラスⅥ)



 サニタリー仕様



無し



 センサー部薬品耐性





CO2、H2S、SO2はセンサーに影響しません。
エタノール、メタノール、H2O2 による損傷はありません。
注意:塩素ガス、有機系溶剤はセンサーを傷めます。使用しないでください。



 形状







 取り付け規格



無し ネジ部を持ちません。



 センサー形状



センサーシャフト直径:20mm



 センサーシャフト長



150mm



 オプション



無し

 インターフェース







 4-20mA 出力



測定値を出力できます。*ご使用の際はご相談ください。



 デジタル通信



2線式 RS-485 / Modbus RTUプロトコル ご使用の際はご相談ください。



 通信速度/ボーレート



4800から115000bps(工場出荷時:19200bps)



 校正機能





アークミラー(ハンディ・通信ユニット) を通じPCで校正



 出荷時状態







 校正



弊社出荷時に亜硫酸ナトリウム溶液によるゼロ点校正及び飽和水蒸気状態による大気校正の2点を実施済み



 校正証明



弊社校正証明書付属

 保守







 消耗品



蛍光膜キャップ



 交換目安



1年以内 *使用条件により短くなる場合があります。薬品等へのご利用の際はお問合せください。



 保管温度



-10℃~50℃ *使用後は接液した部分を洗浄し保管してください。

 設置機器について







 常設の場合





アークキューブとの組み合わせになります。





 ハンディ



アークミラー専用で使用します。センサーケーブルはアークミラー 専用の形式になります。

  *違いについて



常設用はセンサーケーブル末端が端末処理(棒端子)となります。
ハンディ用はセンサーケーブル末端がM12コネクター仕様になります。







*製品仕様は改良のため予告なく変更される場合があります。ご検討の際はお問い合わせください。













センサー本体寸法



VisiWater DO Arc 120 FC10 図面













対応接続機器



ビジウォーター DO P ARC FC10は様々な形で使用できます。





ハンディ

(アークミラー)



モニターレス パネル設置型アダプタ

(アークキューブ)

現場設置モニター

(アークモニター)

アークミラー 現場設置モニター アークミラー ハミルトン











型式



<パッケージ>





 名称



型式



 ビジウォーター DO P ハンディパッケージ



 ・ハンディ計(アークミラー

 ・オール樹脂製DOセンサー(ビジウォーター DO P Arc FC10)



AMR-001P



エントリーに最適

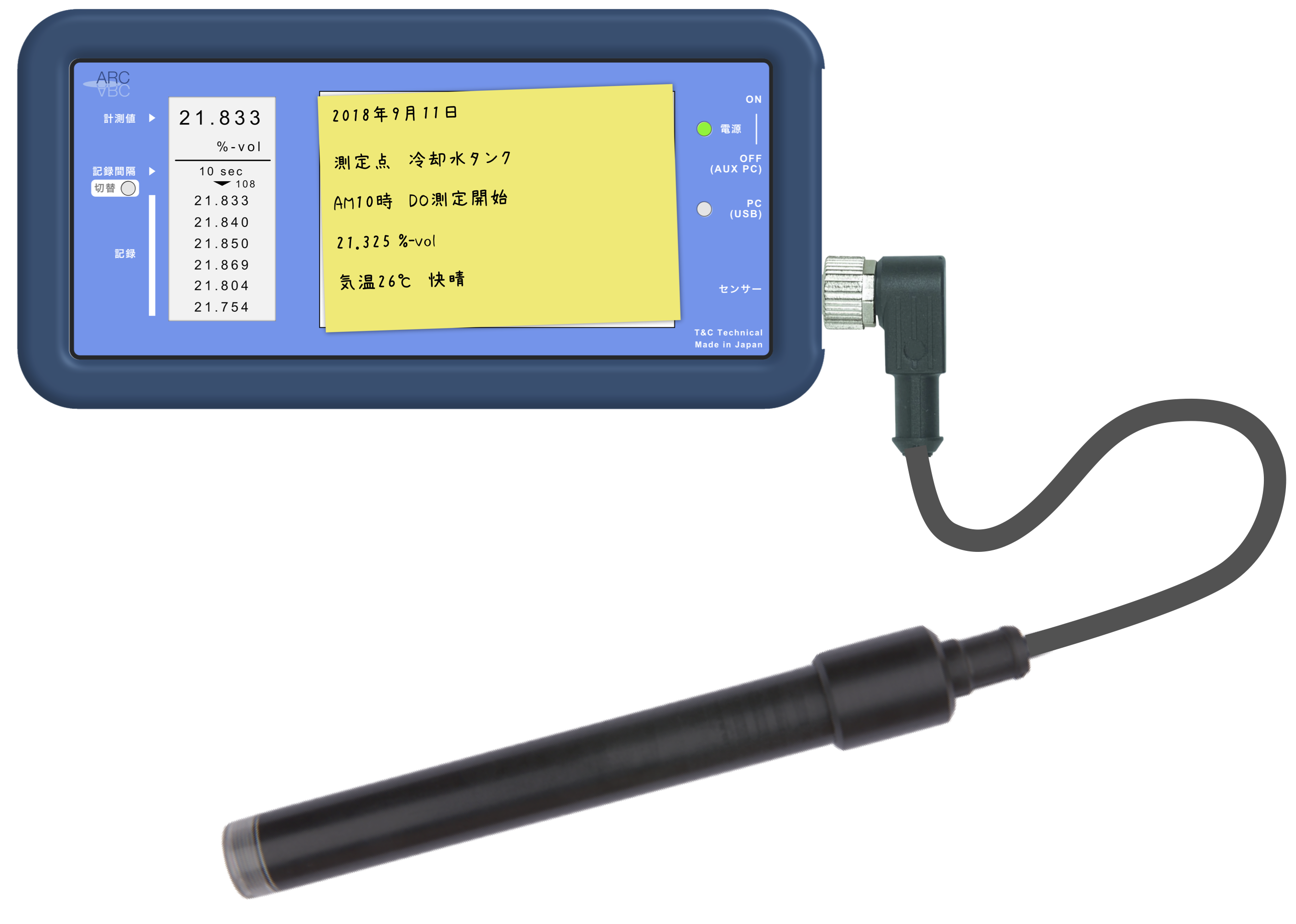

アークコムポータブル イメージ図





<単品>





 名称



型式(P/N)



 ・オール樹脂製DOセンサー(ビジウォーター DO P Arc FC10)



10066566



 ・ハンディ計(アークミラー)



TCM-007



 ・校正キット



OT-027





<消耗品>





 名称



P/N



 蛍光膜キャップ(ODO Cap H20)*シリコン膜



243536













資料









  Visiwater DO P Arc FC10 データシート







  Visiwater DO P Arc FC10 ハンディパッケージ リーフレット
