アークセンサー専用　単三電池駆動無線式遠隔監視ユニット

アークミラーワイステーション

ARC Mirror Wi Station

専用ソフト　アークミラーワイビュー ARC Mirror Wi View付き

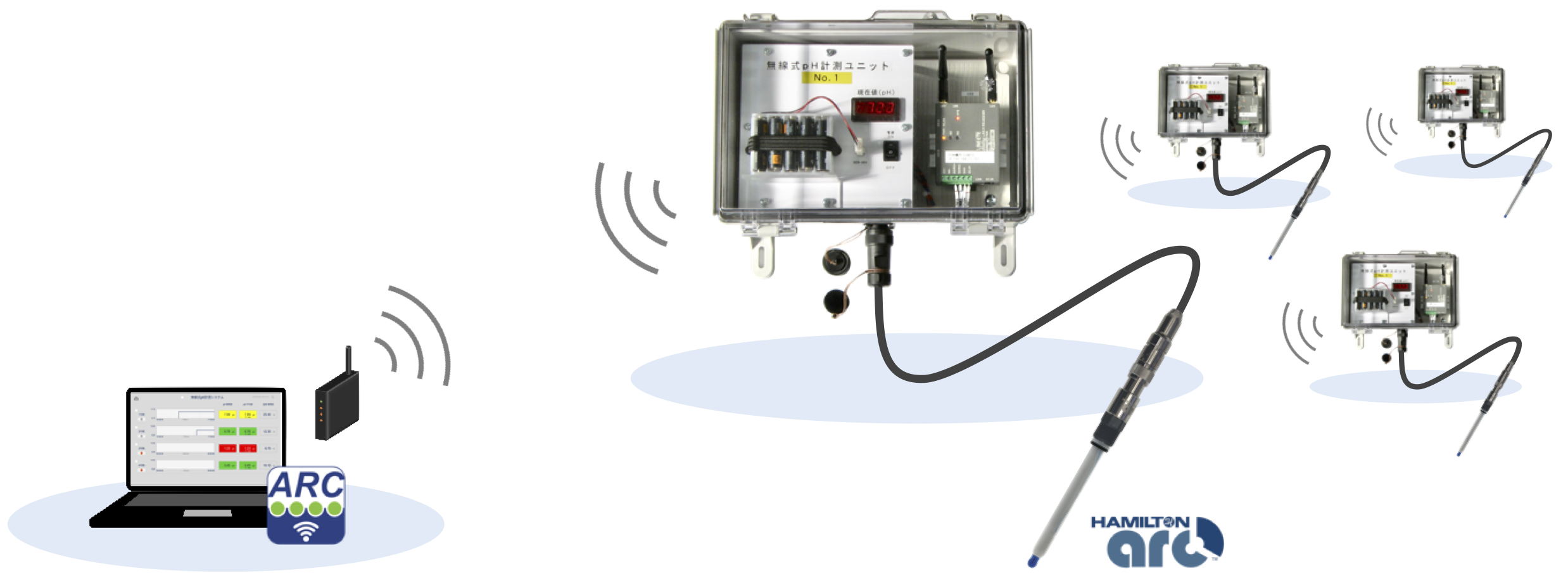

ハミルトンアークミラーワイステーションシステムイメージ | Hamilton ARC Mirror Wi Station System Overview

目的

アークミラーワイは、装置に後付けでプロセスセンサーを設置したい場合に便利な無線式プロセス測定装置です。測定値をPCに送信することで遠隔で容易にプロセスを監視できるようにします。

使用例

現場に設置されている工作機械やコンクリート等の製造装置で、あるいは人がハンディ測定器で定期的に測定している現場で、後から常時あるいは自動で装置の潤滑液あるいは製造物そのもののプロセス測定を最少の配線で実現したいことがあります。

後付けでも容易に測定できるように普及しているデジタル無線技術を使い、これにPC専用ロギングソフトウェアを用意しました。

ソフトウェアはトレンド表示、任意の警報設定を行え画面に警報を出せるようにしています。容易な設置条件、汎用のPCと組み合わせることでコストを抑え、簡単に「必要な時」に人が装置の状態、製造物の状態を確認できるようになりました。

特徴

1.　電池で最大24時間駆動します。電源を用意する必要がないためどこでも設置できます。
　　また、電池は単三形乾電池を採用しているため入手も廃棄も容易です。
　　標準では安全性の高いニッケル水素二次電池が付属します。

2.　ハミルトン社のスマートプロセスセンサー全シリーズに対応しています。
　　pH、ORP、導電率、溶存酸素、溶存二酸化炭素から1つ選択できます。
　　センサーは自動認識しますので付け替えるだけで使用できます。

3.　専用ソフト「アークミラーワイビュー」は標準で4ヶ所のアークミラーワイステーションと繋がり連続監視できます。

4.　IEEE 802.11b（2.4GHz）の無線規格と防塵防滴ボックスを採用していますので屋内・屋外問わず使用できます。

装置全体の外観（pHセンサーを組み合わせた場合）

pHセンサー、5mのケーブルが接続された状態です。センサーケーブルとセンサーは別売りです。

ハミルトンアークミラーワイステーション pHセンサー接続例 | Hamilton ARC Mirror Wi Station and pH Sensor

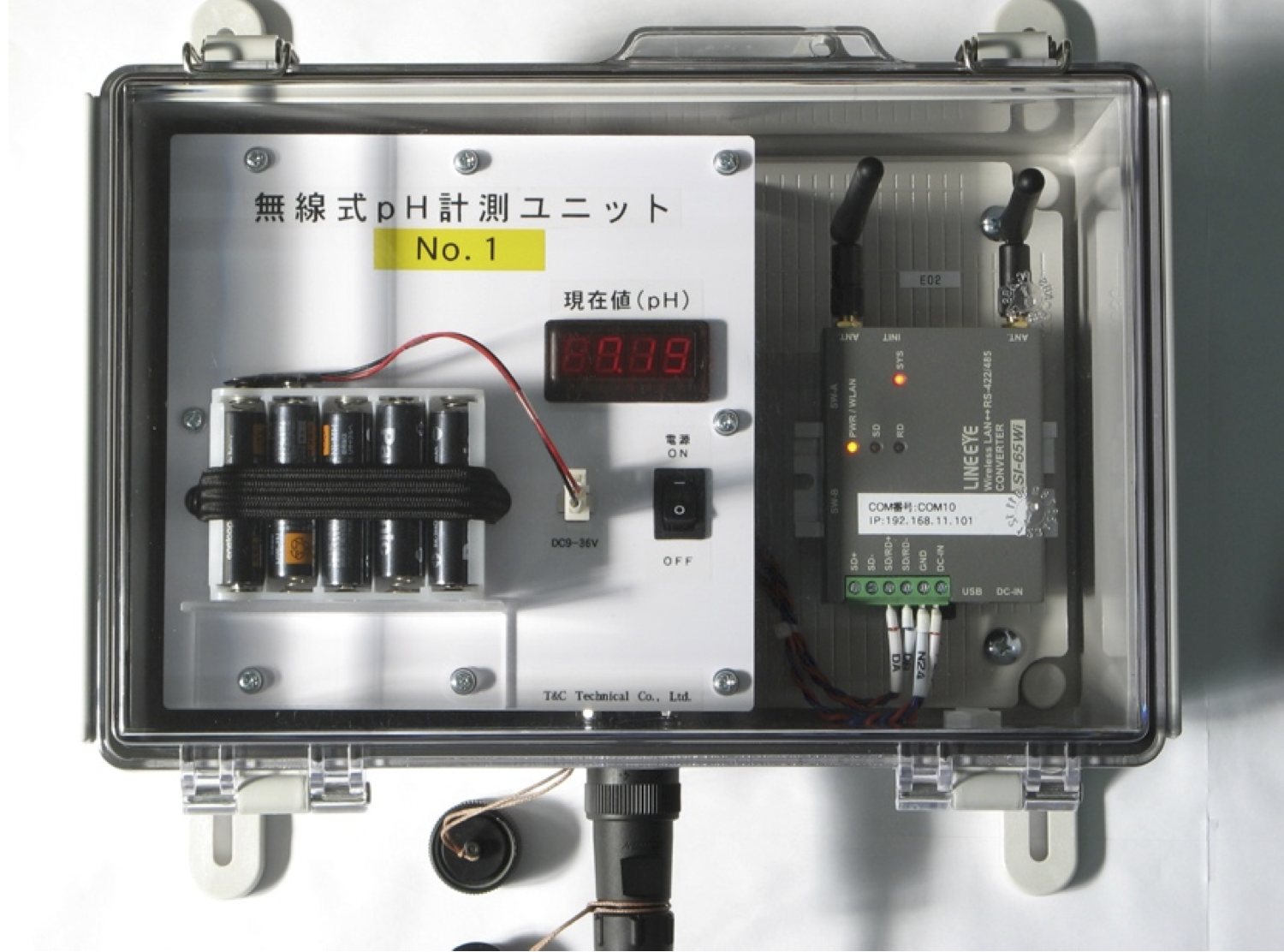

装置本体外観

・前面が透明樹脂の防水防塵開閉式樹脂ボックス（IP65）となっています。

・パネルには電源スイッチ、電池ボックス、表示器がついています。

・右側には無線ユニットが組み込まれています。

・センサーケーブルはボックス下部にあるワンタッチコネクタで接続します。コネクタは防滴仕様となっています。

・電池はゴムバンドで固定され、工具を使わず簡単に着脱できます。

ハミルトンアークミラーワイステーションボックス外観 | Hamilton ARC Mirror Wi Station Box Overview

アークミラーワイステーション専用ソフトウェア

アークミラーワイビュー（ARC Mirror Wi View）

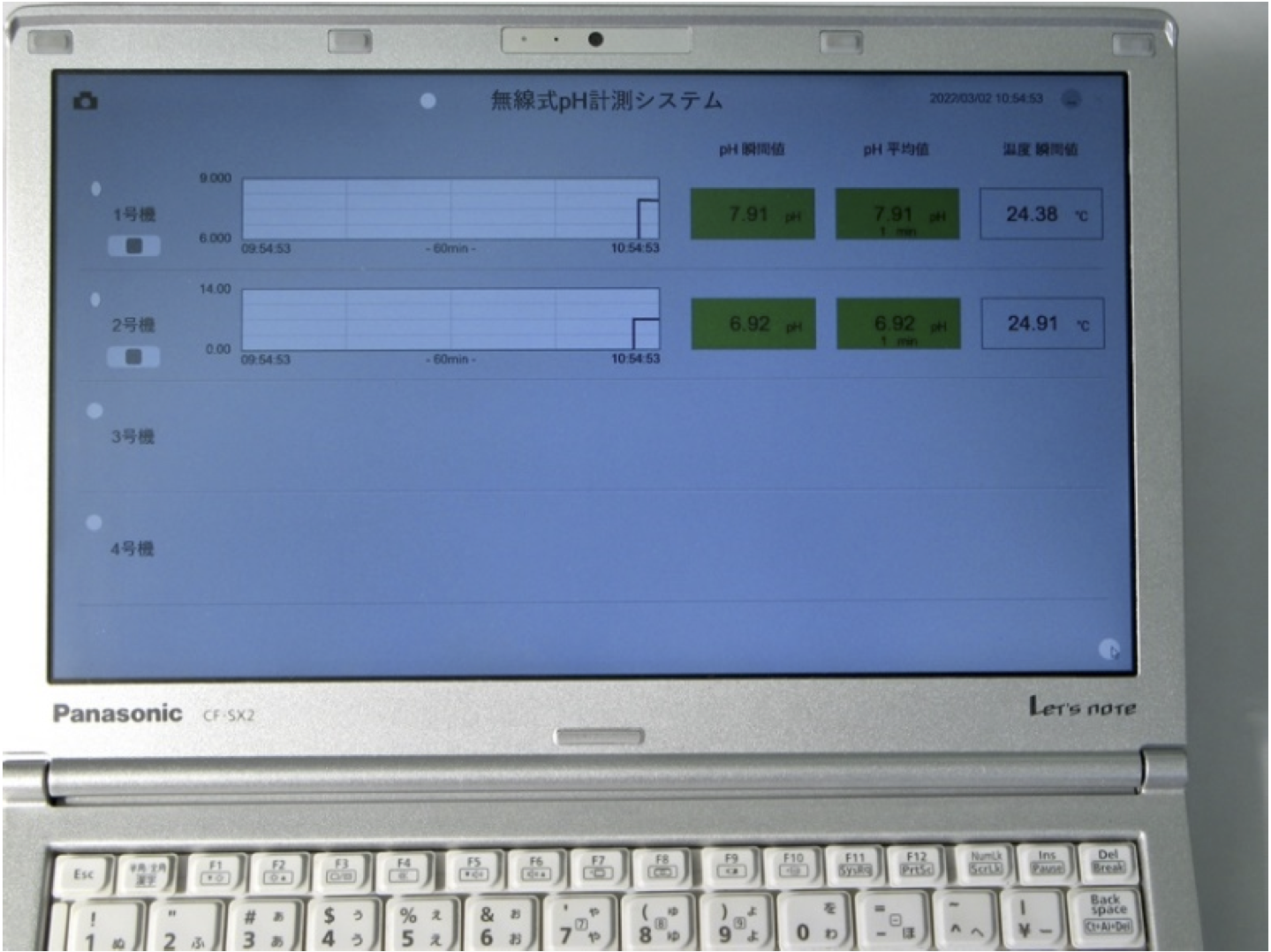

	説明書がなくても触れることで誰でも簡単に操作を理解できるよう設計しています。ノートPCで見た時の画面
	測定画面・レコード開始（停止）ボタン・トレンドグラフ・測定値・平均値・センサー内蔵温度計のデータ　が表示されます。
		トレンドグラフの縦軸は自由に設定できます。

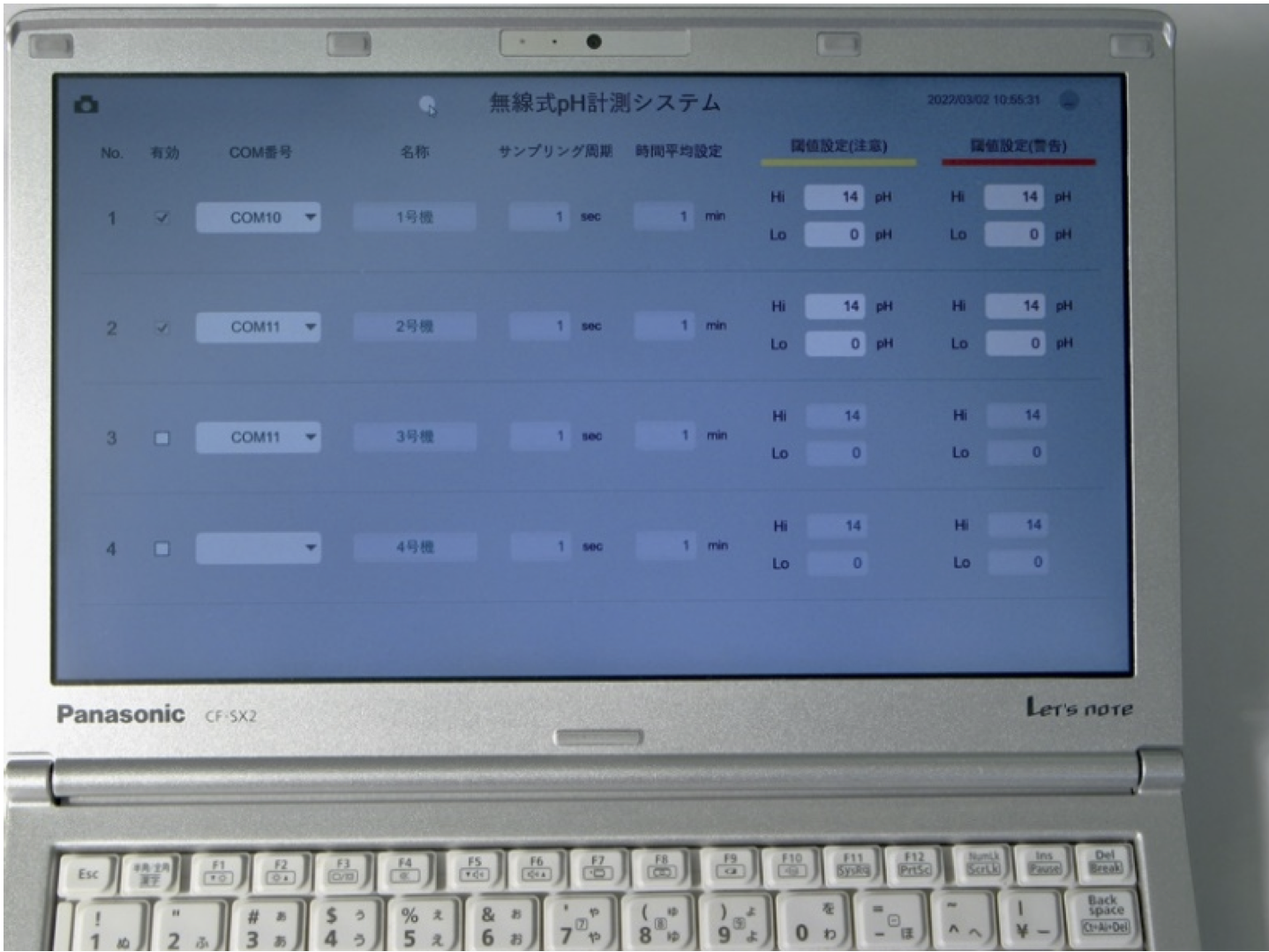

	設定画面・通信ポートの選択・名称・測定値取得間隔・平均化処理時間・注意・警告の二つの警報設定　が行えます。

仕様

＜測定項目＞

対応センサー：ハミルトン社製アークセンサーシリーズ
　　　　　　　pH / ORP / 導電率 / 溶存酸素(DO) / 溶存二酸化炭素(DCO2)から選べます。
　　　　　　　測定仕様はセンサーの仕様を参照してください。

＜無線式遠隔監視ユニット　ARC Mirror Wi Station＞

供給電源	単三形乾電池×10個　＊標準でニッケル水素二次電池を付属
駆動時間	最大24時間　（付属電池エネループプロ®の場合）＊使用するセンサーおよび環境温度により変動します
無線規格	IEEE802.11b　2.4GHz 伝送距離：30m（参考値）＊伝送距離は使用環境により異なります
ボックス	前面が透明樹脂の防水防塵開閉式樹脂ボックス材質：ABS樹脂（UL94HB）、ポリカーボネート（US94V-0）収納機器：電池式電源供給ユニット、電源スイッチ、表示器、無線伝送器
保護等級	IP65
寸法	W300 x H200 x D130 (mm)　＊取付足除く取付：ボックス四方の取付足で固定
重量	約2kg
使用環境温度	-10～50℃

＜ソフトウェア　ARC Mirror Wi View＞

パソコンと無線LANルーターをご用意ください。

同時接続台数

アークミラーワイステーション 1～4台

機能

・リアルタイムトレンドグラフ（時間軸スケール固定）

・pH瞬間値、平均値（任意時間）、温度瞬間値の表示

・CSV出力ロギング

・閾値設定による表示切替（範囲内（緑）→注意喚起（黄）→警告（赤））

・サンプリング時間：最短1秒

・画面のスクリーンショット

動作環境

CPU：Pentium 1GHz以上

メモリ：512MB以上

ストレージ：空き容量2GB以上

インターフェース：USBポート1口、無線LAN（通信規格：IEEE 802.11b）

対応OS：Windows 7 / 8 / 10

実行環境：.NET Framework 4.0

セミオーダーでより使いやすく

本装置及びソフトウエアはすべて自社で設計開発、製作、デバッグを行っています。

機能の追加や構成の変更など、お客様のご要望に合わせ独自のシステムを製作することもできますのでお気軽にご相談ください。
