アークミラー & ハミルトン社製 スマートプロセスセンサー

有機溶媒対応 光学式ハンディDO計





場所を選ばずに使用できるハンディと組み合わせた有機溶媒対応の光学式溶存酸素計です。

60℃対応モデルと85℃までの高温に対応するモデルの2種類を用意しています。



有機溶媒対応 光学式ハンディDO計 リーフレット

有機溶媒対応 光学式ハンディDO計 イメージ

*2022年10月からアークミラーの本体カラーが変わりました



有機溶媒と光学式溶存酸素センサー


有機溶媒と光学式溶存酸素センサー イメージ図

ハミルトン社の光学式溶存酸素センサーは、耐薬品性の高い材質を採用することでインクやUV樹脂、溶剤系接着剤など、有機溶媒を含む様々な液体の溶存酸素を測定できるようにしています。



MODEL 60

Hamilton Visiwater DO VP 120 image

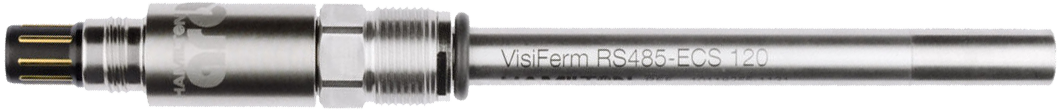

MODEL 85

Hamilton Visiferm DO ECS image



センサーの原理について: 溶存酸素測定技術解説-ポーラログラフ・クラークセル方式から光学式へ-





有機溶媒の蛍光膜への影響

蛍光体は酸素透過性を持つ基材に張り合わせられています。基材は酸素分子を選択的に透過するため有機溶媒が蛍光体に触れるのを抑制することで劣化が生じにくくなっています。有機溶媒では耐薬品性の良いPTFE基材の蛍光膜キャップが使用されます。

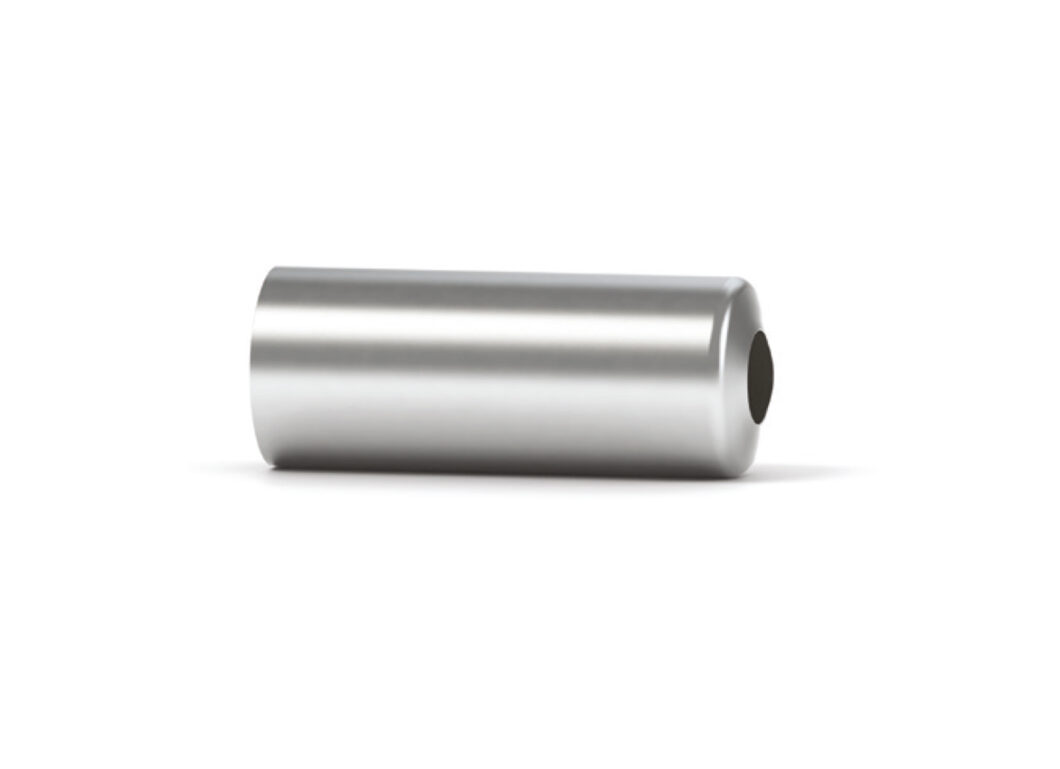

PTFE基材の蛍光膜交換キャップ ODO Cap H2

蛍光膜交換キャップの詳細はこちら



*蛍光膜の寿命は使用条件により異なります。ご利用の際は評価を行い、校正手順書に従って劣化具合を確認してください。

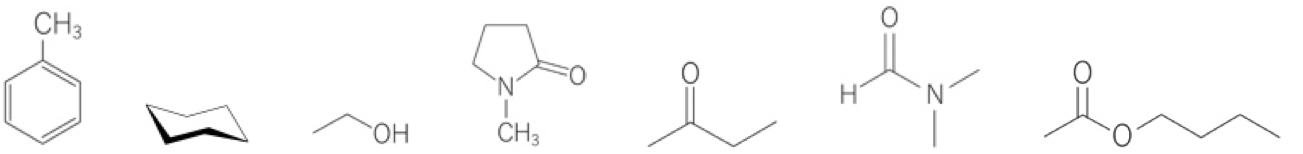

測定実績のある有機溶媒(一例)


以下は実績のある有機溶媒になります。測定液の性状は測定対象ごとに異なりますので実際にどの程度耐性があるかは評価が必要です。

基本的な測定方式はハンディあるいはハンディユニットをパソコンに繋ぎ測定値を記録する方法が主となりますが、プロセスでの利用もできますので検討の際にはご相談ください。



物質名

物質名(英語表記)

化学式

トルエン

Toluene

C6H5CH3

シクロヘキサノン

Cyclohexanone

C6H12

エタノール

Ethanole (Ethyl alcohol)

CH3CH2OH

DMF (N,N-ジメチルホルムアミド)

N,N-dimethylformamide , DMF

(CH3)2NCHO

MEK (メチルエチルケトン)

Methyl ethyl ketone

CH3COC2H5

NMP (N-メチル-2-ピロリドン)

N-methylpyrrolidone , NMP

C5H9NO

酢酸ブチル

Butyl acetate

C6H12O2

酢酸メチル

Methyl acetate

C3H6O2

ブチルセロソルブ

Butyl cellosolve

C6H14O2

エチレングリコール

Ethylene glycol

C2H6O2



仕様


MODEL 60

Visiwater DO VP 120 (P/N:238999-4415)

MODEL 85

Visiferm DO ECS 120 (P/N:243666-212)

<測定部>

測定原理

光学式

測定レンジ

0.004 - 40mg/L , 0 - 100%-vol.

0.004 - 25mg/L , 0 - 62.85%-vol.

測定単位

μg/L (ppb) , mg/L (ppm) , %-vol. , %-sat.

精度

1±0.05%-vol. , 21±0.2%-vol. , 50±0.5%-vol. , 100±10%-vol. (25℃)

応答速度

大気から無酸素状態へ:60秒以内98%応答 (25℃)

DO測定温度範囲

0 - 60℃

-10 - 85℃

*85℃を越えた場合はその直前の値を保持

使用温度範囲

0 - 60℃

-10 - 140℃

プロセス圧力

-0.1 - 1.2MPa

<接液部>

蛍光膜

PTFE (ポリテトラフルオロエチレン)

Oリング

FFKM (パーフロロエラストマー)

センサーシャフト

SUS316L (EN 1.4435) Tiコーティング

SUS316L (EN 1.4435)

電解液

なし

<センサー形状>

シャフト長

120mm

120mm(または160/215/325/425mm)

シャフト径

12mm

プロセス接続規格

PG13.5

電気的接続規格

VP8

<ハンディ計本体>

供給電源

1.5V単三乾電池 4本 (PCモードのときはUSBから給電)

連続駆動時間

約12 - 16時間 (アルカリ乾電池の場合)

寸法

W171xH85xD40(mm) *シリコンカバー含む

重量

約395g *シリコンカバー、乾電池4本含む

使用環境

0 - 45℃ , 10 - 90%RH (氷結または結露なきこと)

防水性能

なし

材質

本体:難燃性ABS樹脂 (UL94V-0)

シリコンカバー:シリコンゴム

センサーケーブル (シース):PVC

センサーケーブル長さ

2m



パッケージ内容


・ハンディ計: アークミラー (P/N:TCM-007-01)

製品情報

・DOセンサー: モデルに従います

MODEL 60 / MODEL 85

・蛍光膜キャップ: ODO CAP H2 (P/N:243505)

製品情報

・Oリング: FFKM (P/N:FFKM(4275B)SS-095 & FFKM(MPB) G-12)

-

・校正キット: DO校正キット (P/N:CAX-001)

製品情報



デモ機をご用意しています


測定液の性状は測定対象ごとで異なるため目的の結果を得られるか評価いただくためのデモ機をご用意しています。

評価をご希望の際はお問い合わせください。
