ハミルトン社
プロセスセンサーホルダー DO / pH / ORP / 導電率
|
リトラクテックス B
特徴
|
センサー収納機能付きホルダーリトラクテックスBシリーズは、バイオ
テクノロジーにおけるプロセス、食品、飲料そして製薬産業等のサニタ
リープロセスに適合するよう設計されています。そのコンパクトな設計、
そしてストロークはわずか36mmとしています。これによりプロセスから
の生産物の収納ホルダーへの侵入を最小化しています。またセンサー収納
部の容積を小型化することで稼働部の信頼性の向上をはかり、年単位での
安定した動作を持てるようにしています。また洗浄液導入ポートを備え、
センサー収納部の洗浄、収納部とホルダー間の残留物も確実に洗浄します。
リトラクテックスBはG1-1/4ソケットモデルでは特許取得のHyCIP洗浄原
理を採用、稼働収納ホルダーでは最高の洗浄効率を持ちます。
|
|
機能紹介ムービー （MP4フォーマット） |
リトラクテックスとは 2:23 英語解説
リトラクテックス分解 2:06 英語解説
|
|

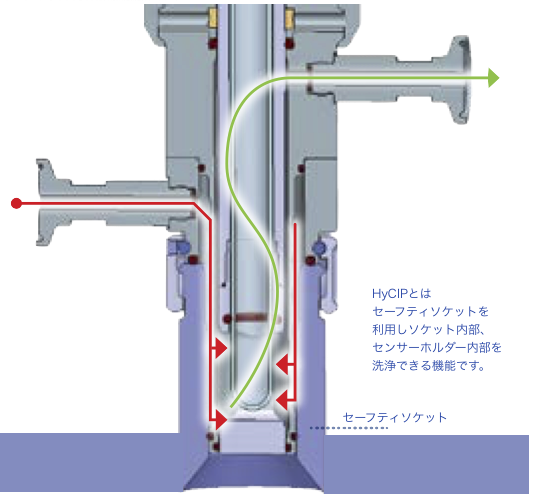

HyCIP洗浄原理
|
|
|
仕様
適合電極シャフト長
|
225mm
|
||
電極取り付けネジ規格
|
12mm PG13.5 |
||
最大圧力
|
1.6MPa（120℃）、1MPa（140℃）（プロセス状態グラフ参照） |
||
動作温度範囲
|
-10〜140℃（プロセス状態グラフ参照） |
||
材質
|
DIN 1.4404; PA6.6 GF30 |
||
接液部材質
|
DIN1.4404 |
||
金属表面仕上げ
|
Ra＜0.8μm（N6） |
||
最大直径
|
図面参照 |
||
直径
|
図面参照
|
||
挿入深さ
|
図面参照
|
||
センサー挿入長
|
図面参照
|
||
最小時全長
|
図面参照 |
||
O-リング位置
|
25mm、50mm、55mm（選定時指定） |
||
O-リング材質
|
選定時指定 |
||
作動用圧縮空気
|
0.1〜0.6MPa
40nmフィルター濾過されていること。水、油分が無いこと。 空気の連続消費はありません。
|
||
洗浄ポート形状
|
選択式：モデル選定表より選択してください。 |
||
洗浄圧力
|
0.1〜0.4MPa |
||
オートクレーブ
|
テレスコピックチューブおよびリンシングチャンバー |
||
CIP
|
対応
|
||
SIP
|
対応 |
||
ATEX認証
|
ガイドライン94/9/ECの操作レンジのガイドラインに入らないこと 自己発火源を持たないこと
|
||
証明書
|
有り ヒートナンバーを持つCertificate 3.1 (DIN-EN-10204)が付属します。
|
||
製造番号
|
有り
|
||

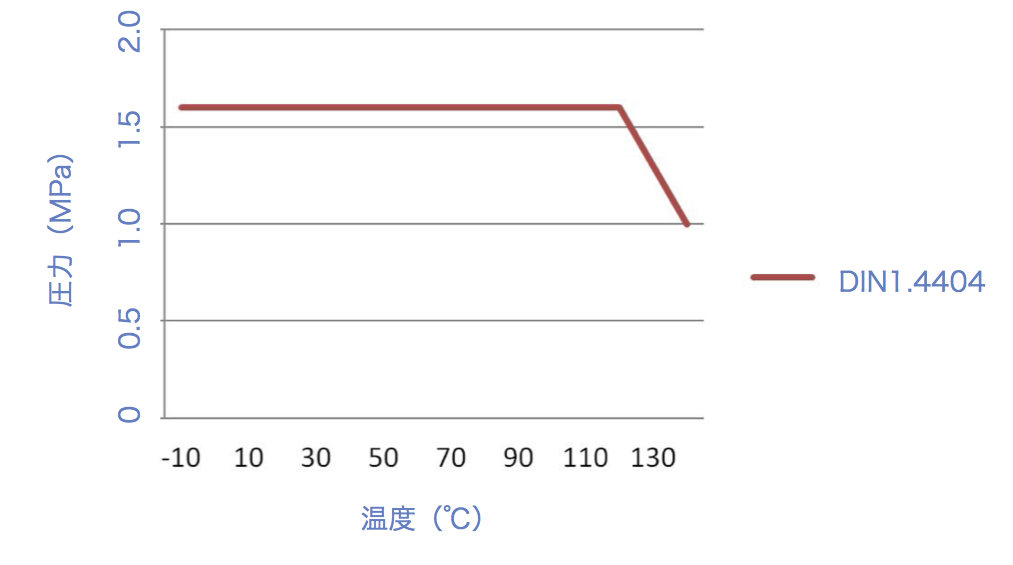

プロセス状態グラフ |
最大許容圧力 1.6MPa
|
||

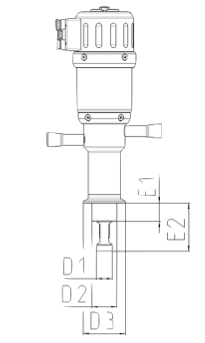

寸法
ホルダー部寸法 |
|||
|
|
A1 180mm
A2 350mm
B 95mm |

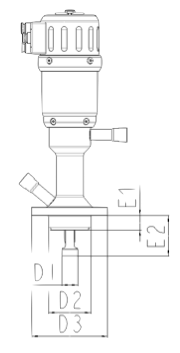

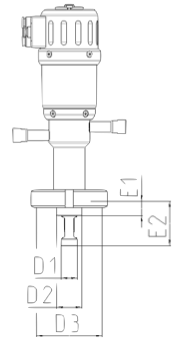

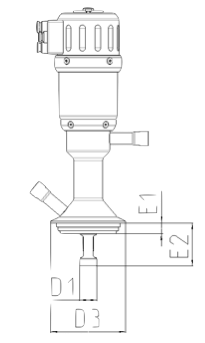

プロセス接続部寸法
|
A
|
B
|
C
|
D
|
DIN11851
|
バリベント
|
トライクランプ
|
Neumo BioControl
|
|
 |
 |
 |
 |
|
DN50
|
DN40-125
|
1.5" / 2"
|
DN50
|
|
寸法(mm)
|
|
|||
E1
|
18
|
12.3
|
22 / 25
|
17
|
E2
|
54
|
48.3
|
58 / 61
|
48
|
D1
|
19
|
19
|
19 / 19
|
19
|
D2
|
30
|
-
|
30 / 30
|
50
|
D3
|
Rs78X1/6"
|
84
|
50.5 / 64
|
89.5
|
|
E
|
F
|
G
|
H
|
G1-1/4 DN25
|
G1-1/4 HyCIP 25
|
G1-1/4 HyCIP 50
|
G1-1/4 HyCIP 55
|
|
 |
 |
|
|
|
O-リング位置 28mm
|
O-リング位置 25mm
|
O-リング位置 50mm
|
O-リング位置 55mm
|
|

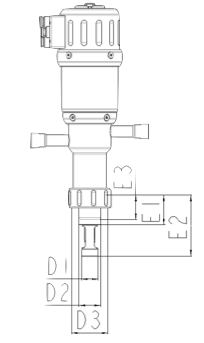

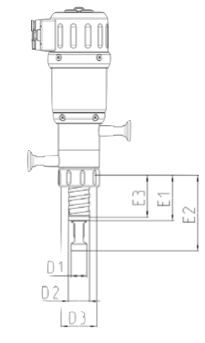

寸法(mm)
|
|
|||
E1
|
34
|
29
|
54
|
59
|
E2
|
70
|
65
|
90
|
95
|
E3
|
28
|
25
|
50
|
55
|
D1
|
19
|
19
|
19
|
19
|
D2
|
25
|
25
|
25
|
25
|
D3
|
G1-1/4"
|
G1-1/4"
|
G1-1/4"
|
G1-1/4"
|
選定一覧
リトラクテックスB センサー収納機能付きホルダー
モデル番号
|
|
||||||
243240
|
リトラクテックスB（空圧制御） |
||||||
243275
|
手動制御 |
||||||
|
|
||||||
コード
|
ホルダー、接液素材 |
||||||
1
|
ステンレス鋼、1.4404（材質証明付き） |
||||||
0
|
特別設計 |
||||||
|
|
||||||
コード
|
シール、接液素材 |
||||||
1
|
EPDM/FDA USP Class VI (エラストマー証明) |
||||||
2
|
FPM |
||||||
0
|
特別設計 |
||||||
|
|
||||||
コード
|
センサー |
||||||
1
|
225mm PG13.5 |
||||||
0
|
特別設計 |
||||||
|
|
||||||
コード
|
プロセス接続 |
||||||
1
|
G1-1/4 O-リング位置 28mm |
||||||
2
|
バリベント N DN40-125 |
||||||
3
|
トライクランプ1.5（OD φ50.5mm） |
||||||
4
|
トライクランプ2（OD φ64mm） |
||||||
5
|
NEUMO BioControl 50 （問い合わせ） |
||||||
6
|
DIN 11851 DN50 |
||||||
7
|
HyCIP G1-1/4 O-リング位置 25mm |
||||||
8
|
HyCIP G1-1/4 O-リング位置 50mm |
||||||
9
|
HyCIP G1-1/4 O-リング位置 55mm |
||||||
0
|
特別設計 |
||||||
|
|
||||||
コード
|
洗浄ポート |
||||||
1
|
G1/8 スレッド メス |
||||||
2
|
G1/4 スレッド メス |
||||||
3
|
1/4NPT メス |
||||||
4
|
トライクランプ3/4 |
||||||
9
|
トライクランプ3/4 φ10.3mm |
||||||
0
|
特別設計 |
||||||
|
|
||||||
コード
|
位置制御 |
||||||
1
|
空圧 |
||||||
0
|
特別設計 |
||||||
|
|
||||||
243240 |
X |
X |
X |
X |
X |
X |
オーダーコード |
アクセサリー
243241
|
サービスキット EPDM (FDA) G1-1/4 |
243242
|
サービスキット EPDM (FDA) バリベント、Neumo |
243243
|
サービスキット EPDM (FDA) HyCIP、トライクランプ、DIN |
243244
|
サービスキット FPM G1-1/4 |
243245
|
サービスキット FPM バリベント、Neumo |
243246
|
サービスキット FPM HyCIP、トライクランプ、DIN |
243247
|
溶接式安全ソケット 水平、O-リング位置 28mm、40mm 1.4435 |
243248
|
溶接式安全ソケット 傾斜、O-リング位置 28mm、40mm 1.4435 |
243250
|
ドライブユニット センサー長 225mm、325mm空圧式ポジションスイッチ |
243204
|
挿入チューブ 1.4404 |
243206
|
ダミープラグ G1/8 1.4301 洗浄チャンバー用 |
