ポーラログラフ式残留遊離塩素測定装置 CT-6110-POL-JP









特長



残留遊離塩素(OCl-、HOCL)をポーラログラフ方式でオンライン測定するため、水質は限定



されますが試薬の必要はありません。


対象となる水質はpH6.5からpH7.5の範囲に限定され、導電率は100μS/cm以上500μS/cm



程度、推奨最大導電率300μS/cmとなります。



適合範囲を限定することで、ポーラログラフ式の長所である連続、無試薬、保守頻度削減、



変化のリアルタイムでの監視を手軽に実現しています。



・サンプルの導入と渇水について




 供給ポンプもしくは定流量に保ったサンプルを0.1 L/minから0.5L/minの流量で測定水槽に供給します。



 100%応答までの遅れは3分@100mL/minから40秒@500ml/minの範囲になります。


 接続は6mmの外径をもつチューブで行います。排水も*6mmチューブで行い、必ず大気開放にします。



 渇水時は100mL/minで、3分程度でモーターは停止します。また復帰時も同様です。流速が500mL/minでは復帰は10秒以内、停止は3分程度です。



 *排水チューブが詰まりやすい場合は継手の交換を行えるPT3/4のネジとなっています。















・電極の汚れの除去について




  金(作用極)銀(対極)を使用しております。直流-100mVが電極間にかかるため、特に作用極は反応により表面に汚れが発生し水との接触を



  妨害します。この現象を防止するためセラミックビーズによる機械的な洗浄を測定中行うようになっています。セラミックビーズと電極の動的な



  接触は電極を回転させることで行います。



  ▷測定水槽の清掃



   測定水槽はネジ4本を外すだけで簡単に取り外せます。ビーズが傷んだ際の交換、水槽の清掃を誰でも簡単確実に行えます。



  ▷電極寿命


   2年程度になります。また水質に依存します。



  ▷電極の交換


   電極はプラスドライバー1本で行えます。交換は付属の手引き書を参照し行います。





・測定レンジと他の測定項目




  ▷残留遊離塩素(OCl-,HOCL)


   最大3.00mg/L、オーバーレンジ(目安の領域)では最大5.00mg/Lまで目安になりますが測定を行えます。



  ▷温度:凍結しない状態で0℃から最大50℃になります。





・外部との接続について




  ▷モニター出力値



   標準で絶縁式4-20mA出力を2つもちます。



   初期設定



   出力1 遊離塩素濃度 0.0-3.00mg/L



   出力2 温度 0.0-50.0℃



   目的に合わせ数値変更します。





・接点出力初期設定




  ▷接点出力



   無電圧A接点を2つ持ちます



   初期設定



   レリー1濃度高(3.00mg/L)、リレー2濃度低(0.00mg/L)で接点が動作するよう設定されています。目的に合わせ数値変更します。





仕様



型式



CT-6110-POL-JP





測定原理





ポーラログラフ式無試薬残留遊離塩素測定





電極素材





作用電極:金、対極:銀





電極洗浄機能





電極回転式セラミックビーズ洗浄(測定槽内)





電極回転モーター保護





温度ヒューズによる過熱検知強制停止



測定項目



遊離残留塩素濃度(HOCl、OCl-)・温度



測定レンジ

残留遊離塩素



0.00~3.00 mg/l(ppm);オーバーレンジは5mg/Lまで



温度



0.0〜50.0℃



分解能

残留遊離塩素



分解能 0.01mg/L



温度



0.1℃



再現性



±2%フルスケール





直線性





±5%フルスケール

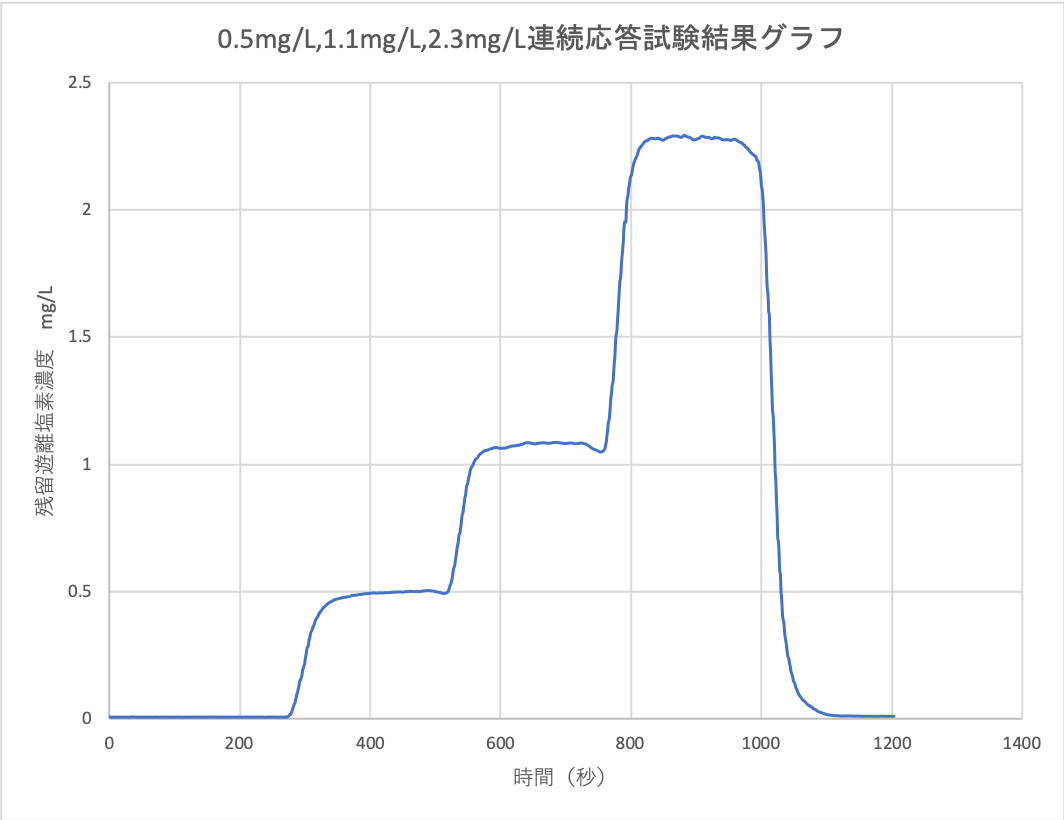

応答性(90%応答)



180秒@100mL/min;2〜3mg/Lの範囲


40秒@500mL/min;2〜3mg/Lの範囲



水質条件



pH 6.5pH〜7.5pH


導電率 100μS/cm以上300μS/cm以下推奨





温度計仕様



NTC30K、精度 ±0.2℃±1ディジット(±0.3℃)

表示



自動感知バックライトとコントラスト機能付き大型液晶表示,





テキストモード:数値表示





チャートモード:直近の3分間における測定値グラフ表示





トレースモード: 3分間から4週間における測定値トレンド表示



アナログ出力



絶縁型0/4~20mA(最大負荷抵抗500Ω以下)



シリアルインターフェース



RS485(Modbus RTU 又は ASCⅡ)



ログ記録



50データ記録



警報設定

リレー接点



240V 0.5A (最大無誘導負荷) A接点



作動



Auto/OFF 及びHi/Lo Hi/Hi Lo/Lo 選択



供給電源



110VAC (93.5〜121VAC)50/60 Hz   消費電力最大35W





動作環境温度





0〜50℃





動作環境湿度





5〜95%RH





保管時温度





-20〜70℃(水槽に水が無いこと)





付属連続測定水槽仕様





材質



ポリカーボネイト





容積





約200mL



試料水接続



Φ6チューブ接続(継手接続部 Rc1/4)





排水接続





Φ6チューブ接続 (継手接続部 Rc3/8)





耐熱





常温仕様:最大50℃まで



水槽ドレーンポート



Rc1/4 (止水栓付き)





寸法





H4 65mm × W 320mm × D 250mm





重量





約7kg





規格





IP65





付属品





DPD方式簡易水質検査キット 48回分付属

<測定値の比較検査用等に使用します>







価格





名称





製品コード





価格





残留遊離塩素測定器





CT-6110-POL-JP





393,600円







消耗品





名称





製品コード





価格





交換用電極セット



以下の部品が組み付けられた状態で出荷されます

     電極 1本

     センサー用プーリー 1セット

     ベアリング、ベアリングハウジング 1セット

     Eタイプメタルバックル





8-CL-01-JP





82,400円





セラミックビーズ 1袋





8-40





2,300円





測定水槽





5490015





5,300円







関連書類





 簡易取扱説明書





 校正液作成手順書、校正手順書





 CT-6110-POL 校正操作説明書





 CT-6110-POL-JP 電極交換手順書





 CT-6110-POL-JP 電極表面再生手順書
