3752A : 1000W 240V 75A
3750A : 1500W 240V 100A
3751A : 2000W 240V 150A
3754A : 3000W 240V 180A
3755A : 4000W 240V 240A
3756A : 5000W 240V 260A
1000W～5000W 直流電子負荷装置
アレイ 375XAシリーズ
大きな負荷を安全に試験するために 使う機能を 見やすく、分かり易く、覚えやすく
モデル
特徴
375XA直流電子負荷装置は従来の小型負荷装置で得た実績から、大容量可変負荷としての機能に加え、「より使いやすく」することで生産性を高めることを主眼に開発されました。また従来のコンセプト通り、基本機能を守りコストとのバランスを取っています。
◯ 設定を簡単に使える 使い方を覚えやすく
負荷の変動を本体で短時間に設定を行えるよう高解像度のTFTカラー液晶を採用、広い画面を生かし設定を見て分かりやすく行えるようにしています。
持てる機能をできる限り覚えやすく必要な試験に実際に使えるようにしています。
◯ 大容量でも素早い応答能力
1000W 7.5A/μS、1500W 10A/μs、2000W、15A/μsの応答性能を持ちます。
経験を活かしてより使いやすく
操作性の大幅な改善、そこに従来の過渡機能、リスト作成機能、登録されたリスト同士を紐つけするチェーン機能など、定番の機能に以下の改良された機能が加わりました。
★ 定電流、定抵抗、定電力モードの自動定電圧切り替え機能
+CVモード
定電流、定抵抗、定電力モードに「定電圧モード」を組み合わせることで電圧の上限を制限することができます。二次電池は電源出力が刻々と変化します。定電流、定抵抗、定電力が維持できない領域では自動的に定電圧動作に切り替え、供給性能の評価を二つの操作、電圧値入力を行うことで簡単・短時間に設定・試験が行えます。
外部との接続
・インターフェースはUSB Type B、D-Sub 9pinシリアルポートを標準で持ちます。
・オプションでGPIBカードをつけることができます。
・外部制御用にSCPI言語を採用しています。ラボビュー（LabVIEW™）あるいはその他プログラミング言語を使って遠隔制御することができます。
パッケージ製品 電池スタンドへの採用
・充電・放電・直流抵抗測定装置 電池スタンドと組み合わせ、大容量二次電池に対応しています。この場合、ご希望に合わせ容量を選びシステムが組まれます。
本体の説明
・ディスプレイ
・正面
375XAシリーズは本体正面ですべての操作が行え、また機能も操作パネルを見ることで何を行えるかがわかりやすく設計されています。

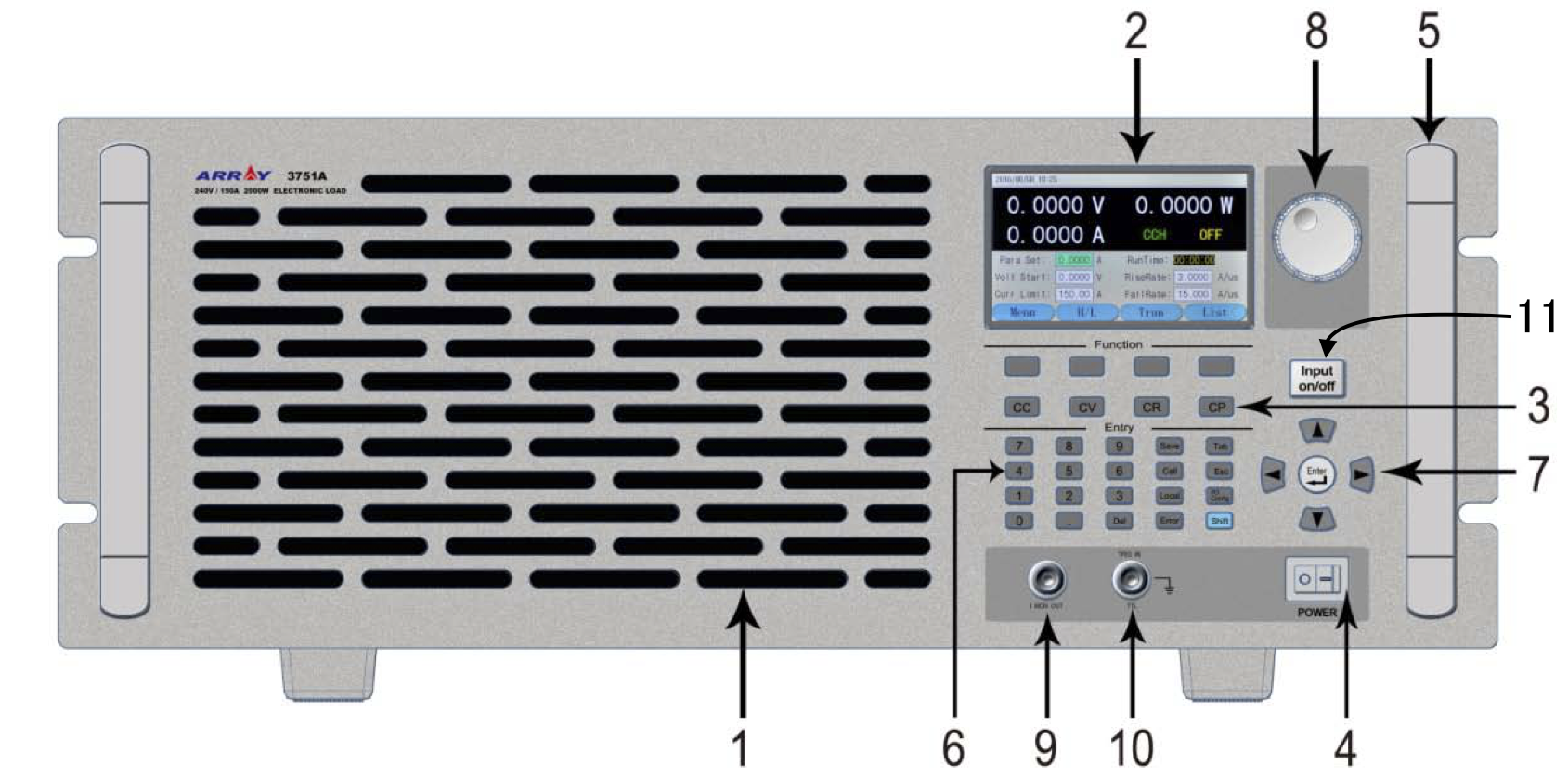

1．冷却空気取り入れ口
空冷式で、負荷の動作状態に応じてファンの風量を自動調整します。
2．液晶画面
設定から測定まで、広く視認性の良いカラーTFT液晶を採用することで文字をはっきりくっきり表示
3．ファンクションキー、負荷モード切り替えキー
ファンクションキーは画面により機能が変わります。負荷モードキーは負荷のモードをワンプッシュで切り替えます。
4．電源ON/OFFスイッチ
5．ハンドル
ラックに取り付ける際、運搬時に手の負担を抑える幅広なハンドルを採用
6．テンキー、保存、呼び出しキー
数値設定ではダイレクトに行えるテンキーが正確で確かな数値入力方法です。
7．十字キー、Enterキー
大きく独立した十字配置の方向キー、数値確定、設定確定は唯一の丸い形のスイッチとし、他のキーと区別しています。
8．ロータリーセレクター
ロータリーエンコーダーにより負荷の微妙な調整をアナログ感覚で行えます。誤操作防止として使用有無の選択ができます。
9．電流モニター（BNC）
現在の負荷装置に流れる電流をお手持ちのオシロスコープ等でモニターできます。信号レベルは36mV/Aです。
10．トリガー入力
外部からのダウントリガー信号で過渡応答試験を制御。またトグルモードにすることで、負荷の開始と終了制御もトリガー信号で簡単に行えます。
11．負荷への入力ON、OFFスイッチ
カラー照明を内蔵し、停止中はオレンジ色、作動中は緑色に点灯することで、離れた場所でも負荷装置が動いているかすぐにわかります。
・背面
大きく頑丈なバスバー式入力端子は二次電池・電源類の接続端子の他に、遠隔電圧検知端子（M4）、計測用に使用できる接続端子（M4）を用意しています。
通信ポートは左側に配置しています。電源ポートは100Vから240Vまで対応、入力の切り替えはヒューズケースと連動することで供給電圧に合わせるようにすることで、ヒューズの交換に気づくようにしています（GPIBはオプションです）。
ヒューズ定格： 100V入力 1A / 200V入力 0.5A 管長 20mm 普通溶断型
仕様
| 型式 | 3752A | 3750A | 3751A | 3754A | 3755A | 3756A | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容量 @40℃ 最大負荷入力は40℃環境が上限となります。40℃から50℃に上昇した場合、負荷電力は100%から75％へ低下します。 |
1000W | 1500W | 2000W | 3000W | 4000W | 5000W | ||||||||||||||||||||||||||||||
| 電流 | 0〜75A | 0〜100A | 0〜150A | 0〜180A | 0〜240A | 0〜260A | ||||||||||||||||||||||||||||||
| 電圧 | 0〜240VDC | |||||||||||||||||||||||||||||||||||
| 入力特性 |
|
|
|
 |
 |
 |
||||||||||||||||||||||||||||||
| 定電流モード | ||||||||||||||||||||||||||||||||||||
| ローレンジ (CCL) | 0.000〜6.000A | 0.000〜8.000A | ||||||||||||||||||||||||||||||||||
| 分解能 | 0.0001A | |||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.005A) | |||||||||||||||||||||||||||||||||||
| ハイレンジ (CCH) | 0〜75A | 0〜100A | 0〜150A | 0〜180A | 0〜240A | 0〜260A | ||||||||||||||||||||||||||||||
| 分解能 | 0.001A | 0.001A / 0.01A(100A以上) | ||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.01A) | |||||||||||||||||||||||||||||||||||
| 電流スルーレート | ||||||||||||||||||||||||||||||||||||
| ローレンジ (CCL) | 0.0001〜0.6 A/μs | |||||||||||||||||||||||||||||||||||
| ハイレンジ (CCH) | 0.001〜7.5A/μs | 0.001〜10A/μs | 0.001〜15A/μs | 0.001〜18A/μs | 0.001〜20A/μs | 0.001〜22A/μs | ||||||||||||||||||||||||||||||
| 精度 | ±(3%+10μs) | |||||||||||||||||||||||||||||||||||
| 過渡時間について | 過渡時間は負荷の変化を10%から90%に変化させた場合にかかる時間です。 | |||||||||||||||||||||||||||||||||||
| 定電圧モード | ||||||||||||||||||||||||||||||||||||
| レンジ (CV) | 0〜240VDC | |||||||||||||||||||||||||||||||||||
| 分解能 | 0.001V (0〜100VDC) | |||||||||||||||||||||||||||||||||||
| 0.01V(100〜240VDC) | ||||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.01V) | |||||||||||||||||||||||||||||||||||
| 定抵抗モード | ||||||||||||||||||||||||||||||||||||
| ローレンジ (CRL) | 0.01〜240,000Ω（240KΩ） | |||||||||||||||||||||||||||||||||||
| 分解能 | 0.0001Ω | |||||||||||||||||||||||||||||||||||
| 精度（<6A） | ±(0.5%+0.012Ω) | |||||||||||||||||||||||||||||||||||
| ハイレンジ (CRH) | 0.2〜2,400,000Ω（2.4MΩ） | |||||||||||||||||||||||||||||||||||
| 分解能 | 0.0001Ω | |||||||||||||||||||||||||||||||||||
| 精度（>6A） | ±(0.5%+0.012Ω) | |||||||||||||||||||||||||||||||||||
| 定電力モード | ||||||||||||||||||||||||||||||||||||
| レンジ (CP) | 0〜1000W | 0〜1500W | 0〜2000W | 0〜3000W | 0〜4000W | 0〜5000W | ||||||||||||||||||||||||||||||
| 分解能 | 0.001W (P<100W) / 0.01W (P >=100W) / 0.1W (P >=1000W) | |||||||||||||||||||||||||||||||||||
| 精度（<6A） | ±(0.1%+0.6W) | |||||||||||||||||||||||||||||||||||
| 電流測定 | ||||||||||||||||||||||||||||||||||||
| ローレンジ | 0〜6A | 0〜8A | ||||||||||||||||||||||||||||||||||
| 分解能 | 0.0001A | |||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.008A) + Vin/50kΩ | |||||||||||||||||||||||||||||||||||
| ハイレンジ | 0〜75A | 0〜100A | 0〜150A | 0〜180A | 0〜240A | 0〜260A | ||||||||||||||||||||||||||||||
| 分解能 | 0.001A | 0.001A / 0.01A(100A以上) | ||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.008A) + Vin/50kΩ | |||||||||||||||||||||||||||||||||||
| 電圧測定 | ||||||||||||||||||||||||||||||||||||
| レンジ | 0〜240VDC | |||||||||||||||||||||||||||||||||||
| 分解能 | 0.001V (0〜100VDC) | |||||||||||||||||||||||||||||||||||
| 0.01V(100〜240VDC) | ||||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.008V) | |||||||||||||||||||||||||||||||||||
| 電力測定 | ||||||||||||||||||||||||||||||||||||
| レンジ | 0〜1000W | 0〜1500W | 0〜2000W | 0〜3000W | 0〜4000W | 0〜5000W | ||||||||||||||||||||||||||||||
| 分解能 | 0.001W (P<100W) / 0.01W (P >=100W) / 0.1W (P >=1000W) | |||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+0.6W) | |||||||||||||||||||||||||||||||||||
| 負荷過渡試験 | ||||||||||||||||||||||||||||||||||||
| 過渡の動作モード | 繰り返し（Continuous）、一回（Pulse）、手動（開始と終了を手動で実行） | |||||||||||||||||||||||||||||||||||
| 過渡周期レンジ | 0.025Hz〜50,000Hz | |||||||||||||||||||||||||||||||||||
| 過渡周期について | 過渡周期はハイ/ローレベルの時間と上昇/下降エッジの時間によります。 | |||||||||||||||||||||||||||||||||||
| ハイ/ローレベル時間 | 10μs〜10秒 | |||||||||||||||||||||||||||||||||||
| 分解能 | 10μs | |||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+10μs) | |||||||||||||||||||||||||||||||||||
| リスト動作（個々の登録した負荷設定を、順番を決めて実行する機能です） | ||||||||||||||||||||||||||||||||||||
| ステップ割当時間レンジ | 10μs〜99999秒（最大28時間弱） | |||||||||||||||||||||||||||||||||||
| 分解能 | 10μs | |||||||||||||||||||||||||||||||||||
| 精度 | ±(0.2%+10μs) | |||||||||||||||||||||||||||||||||||
| ステップの数 | 1〜50ステップ | |||||||||||||||||||||||||||||||||||
| 繰り返し数 | 1〜255回 | |||||||||||||||||||||||||||||||||||
| リスト登録数 | 最大10リスト | |||||||||||||||||||||||||||||||||||
| 拡張機能 | 紐つけ機能（Chain）あり 複数のリストを決めた順番で実行する機能です | |||||||||||||||||||||||||||||||||||
| 最大スルーレート | ||||||||||||||||||||||||||||||||||||
| 電流 | 7.5A/μs | 10A/μs | 15A/μs | 18A/μs | 20A/μs | 22A/μs | ||||||||||||||||||||||||||||||
| 電圧 | 0.5V/μs | 0.6V/μs | ||||||||||||||||||||||||||||||||||
| プログラム可能開放負荷 | >=20kΩ | |||||||||||||||||||||||||||||||||||
| トリガー入力 | ||||||||||||||||||||||||||||||||||||
| トリガーレベル | TTL下降エッジ | |||||||||||||||||||||||||||||||||||
| トリガーパルス幅 | >=10μs | |||||||||||||||||||||||||||||||||||
| 最大直流入力 | ||||||||||||||||||||||||||||||||||||
| 電流 | 76A | 101A | 151A | 181A | 241A | 261A | ||||||||||||||||||||||||||||||
| 電圧 | 242V | |||||||||||||||||||||||||||||||||||
| 保護機能 | 過電流保護、過熱保護、過電力保護 | |||||||||||||||||||||||||||||||||||
| 警告機能 | 過電圧、入力極性異常 | |||||||||||||||||||||||||||||||||||
| 逆電流容量 | ||||||||||||||||||||||||||||||||||||
| 入力OFF時 | 60A | 90A | 120A | 150A | 200A | 220A | ||||||||||||||||||||||||||||||
| 入力ON時 | 75A | 100A | 150A | 180A | 240A | 260A | ||||||||||||||||||||||||||||||
| リップルとノイズ | ||||||||||||||||||||||||||||||||||||
| 電流（rms/p-p） | 3mA / 30mA | 5mA / 30mA | 8mA / 30mA | |||||||||||||||||||||||||||||||||
| 電圧（rms） | 5mV | |||||||||||||||||||||||||||||||||||
| 環境条件 | ||||||||||||||||||||||||||||||||||||
| 動作環境温度 | 0〜50℃ | |||||||||||||||||||||||||||||||||||
| 動作相対湿度 | <= 80%RH | |||||||||||||||||||||||||||||||||||
| 保管環境温度 | -20〜70℃ | |||||||||||||||||||||||||||||||||||
| 保管相対湿度 | < 90%RH | |||||||||||||||||||||||||||||||||||
| 外部インターフェース | ||||||||||||||||||||||||||||||||||||
| 標準 | RS-232C (Dsub9pin) / USB (Type B) ＊ケーブル付属 | |||||||||||||||||||||||||||||||||||
| オプション | GPIB | |||||||||||||||||||||||||||||||||||
| 通信プロトコル | SCPI | |||||||||||||||||||||||||||||||||||
| 交流入力仕様 | ||||||||||||||||||||||||||||||||||||
| 電圧 | AC110、AC120、AC220、AC240 ±10% | |||||||||||||||||||||||||||||||||||
| 周波数 | 48Hz〜63Hz | |||||||||||||||||||||||||||||||||||
| 消費電力 | 100VA | 130VA | ||||||||||||||||||||||||||||||||||
| 本体仕様 | ||||||||||||||||||||||||||||||||||||
| 寸法 | W480×H177×D500 (mm) ＊本体寸法 | W480×H354×D500 (mm) ＊本体寸法 | ||||||||||||||||||||||||||||||||||
| EIA規格高さ | 4U | 8U | ||||||||||||||||||||||||||||||||||
| 本体重量 | 24kg | 26.5kg | 38kg | 42kg | 45kg | |||||||||||||||||||||||||||||||
| 認証・規格 | ||||||||||||||||||||||||||||||||||||
| 測定カテゴリ | CAT Ⅱ | |||||||||||||||||||||||||||||||||||
| 汚染度 | 汚染度 2 | |||||||||||||||||||||||||||||||||||
寸法図
価格
型式 |
説明 |
標準価格（税別） |
3752A |
1000W / 0-240V / 0-75A (サイズ4U) |
334,500円 |
3750A |
1500W / 0-240V / 0-100A (サイズ4U) |
390,000円 |
3751A |
2000W / 0-240V / 0-150A (サイズ4U) |
483,000円 |
3754A |
3000W / 0-240V / 0-180A (サイズ8U) |
776,500円 |
3755A |
4000W / 0-240V / 0-240A (サイズ8U) |
1,055,000円 |
3756A |
5000W / 0-240V / 0-260A (サイズ8U) |
1,159,000円 |
オプション
型式 |
説明 |
標準価格（税別） |
3315 |
オプション GPIBカード |
22,500円 |
375XAシリーズの電子負荷装置と直流電源装置を使った二次電池の充放電評価システムもご用意しています。
